Вертикальні шліфувальні верстати e-tech
ОПТИМАЛЬНЕ РІШЕННЯ ДЛЯ ОБРОБКИ ВЕЛИКОГАБАРИТНИХ ДЕТАЛЕЙ
При обробці великогабаритних деталей складної форми ключовими факторами є жорсткість технологічної системи, точність і продуктивність. Вертикальні шліфувальні верстати компанії e-tech стають усе більш популярними на підприємствах машинобудування та металообробки, де потрібно забезпечити високу якість поверхні при одночасному підвищенні ефективності та безпеки виробничого процесу.
Однією з найважливіших конструктивних особливостей таких верстатів є вертикальне розташування шпинделя шліфувального круга. Порівняно з верстатами з горизонтальним розташуванням шпинделя таке компонування забезпечує зручніше базування та підтримку заготовок, спрощує операції завантаження заготовок і вивантаження деталей, а також дає змогу раціональніше використовувати виробничу площу.

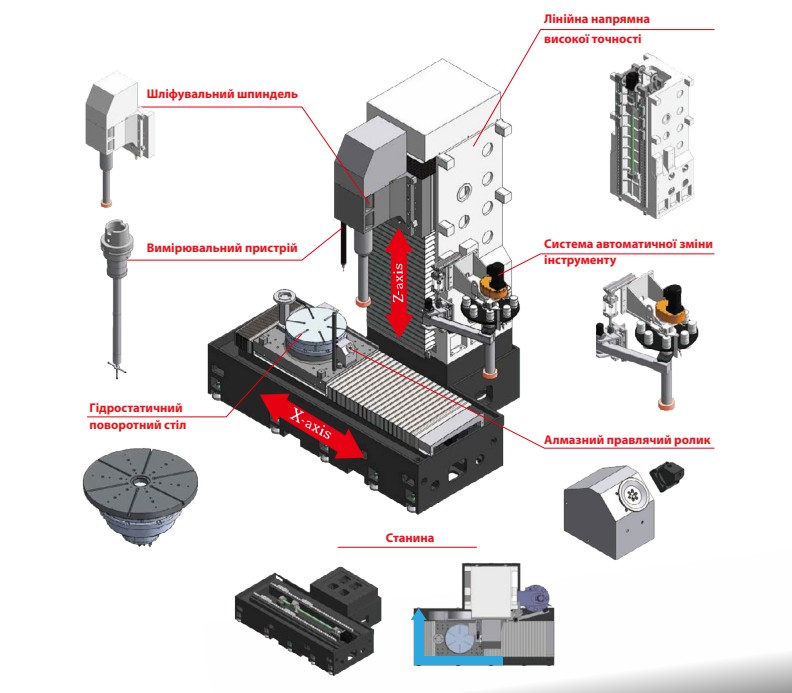

КОНСТРУКТИВНІ ОСОБЛИВОСТІ ВЕРСТАТІВ З ВЕРТИКАЛЬНИМ РОЗТАШУВАННЯМ ШПИНДЕЛЯ
У шліфувальних верстатах з вертикальним розташуванням шпинделя оброблювана деталь встановлюється та закріплюється на горизонтальному робочому столі, який може обертатися або мати поступальне переміщення. Таке компонування особливо ефективне при обробці великих і масивних заготовок. Базування та закріплення деталі на горизонтальному столі забезпечує високу статичну жорсткість у процесі обробки та знижує ймовірність виникнення вібрацій, а також дозволяє використовувати вищі режими різання. Крім того, подібне компонування полегшує завантаження та вивантаження габаритних деталей, що підвищує ергономічність та ефективність виробничого процесу.
ОСНОВНІ СЕРІЇ ТА МОДЕЛІ
Шліфувальні верстати серії EGV компанії e-tech призначені для високоточної обробки великогабаритних деталей. Жорстке портальне компонування верстата забезпечує високу стабільність при роботі під значними навантаженнями. Крім того, вертикальне розташування шпинделя шліфувального круга в поєднанні з масивним столом, що обертається, дозволяє ефективно обробляти важкі заготовки без втрати точності та якості поверхні.

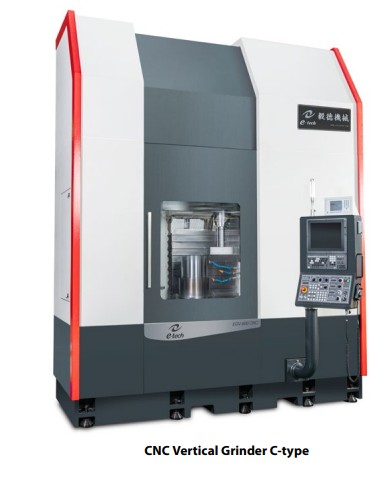

Серiя CNC Vertical Grinder C-type
моделі EGV 800 CNC та EGV 600 CNC — призначені для обробки великих деталей, таких як корпуси, основи, диски та кільця. Максимальний діаметр оброблюваних деталей становить 800 мм та 600 мм відповідно, максимальна висота — до 550 мм.

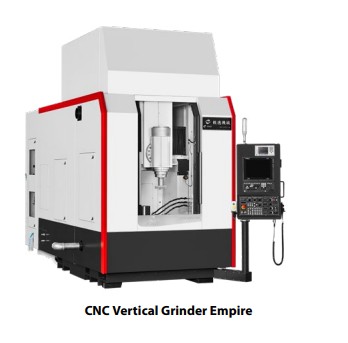

Серiя CNC Vertical Grinder Empire
моделi EGV400Е CNC та EGV600Е CNC — більш компактні верстати для підприємств з обмеженою виробничою площею, коли пріоритетом є висока точність шліфування. Максимальний діаметр обробки — 350 мм та 550 мм відповідно, при висоті деталі до 400 мм.
Моделі цієї серії оснащені сучасними системами автоматизації та ЧПК, що забезпечує високу повторюваність обробки та ефективність у серійному виробництві.
КЛЮЧОВІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ВЕРСТАТIВ СЕРІЇ EGV:
- — висока жорсткість і термічна стабільність конструкції;
- — зручний доступ до робочої зони та безпечне завантаження деталей;
- — сучасні системи ЧПК для точної та повторюваної обробки;
- — можливість інтеграції в автоматизовані виробничі лінії.
Поєднання продуманої механіки, потужного шпинделя та сучасного управління дозволяє EGV вирішувати завдання, які складно реалізувати на горизонтальних верстатах, без компромісів щодо точності та надійності.
ПЕРЕВАГИ ВЕРТИКАЛЬНОГО ШЛІФУВАННЯ ДЛЯ ВЕЛИКИХ ДЕТАЛЕЙ
- Надійне кріплення та стійкість заготовки
При вертикальному розташуванні шпинделя оброблювана деталь встановлюється на горизонтальному робочому столі, при цьому власна вага заготовки сприяє її стійкому положенню. Таке компонування знижує ймовірність зміщення деталі, зменшує рівень вібрацій та ризик деформації.
Завдяки жорсткості системи «верстат – шпиндель – деталь» вертикальна орієнтація шпинделя дозволяє ефективніше сприймати сили різання, що особливо важливо при обробці великих і масивних деталей з підвищеними вимогами до точності та якості поверхні. - Ефективне використання виробничої площі
Вертикальні верстати займають менше місця на підлозі, що дає змогу раціонально використовувати виробничу площу навіть при роботі з великими деталями. - Зручне завантаження та розвантаження
Столи верстатів розташовані на оптимальній висоті, що спрощує роботу з габаритними деталями за допомогою кранів або навантажувачів, підвищує безпеку та знижує фізичне навантаження на оператора.
ОСНОВНІ СФЕРИ ЗАСТОСУВАННЯ
Шліфувальні верстати з вертикальним розташуванням шпинделя активно використовуються на машинобудівних підприємствах для обробки великогабаритних деталей з високими вимогами до
точності та якості поверхні:
- — виробництво важкого обладнання: основи верстатів, блоки двигунів, елементи шасі;
- — авіакосмічна промисловість: великі компоненти турбін, конструкційні деталі літальних апаратів;
- — енергетика: маточини вітротурбін, ротори генераторів, корпуси насосів;
- — автомобільна промисловість: великі корпуси трансмісій, гальмівні барабани.
ВЕРТИКАЛЬНЕ ТА ГОРИЗОНТАЛЬНЕ ШЛІФУВАННЯ:
КЛЮЧОВІ ВІДМІННОСТІ
Обидва типи верстатів забезпечують високоякісну обробку, але вертикальні моделі особливо
ефективні для масивних компонентів, де стабільність і зручність завантаження критичні. Горизонтальні верстати є більш ефективними для довгих, відносно легких деталей та у випадках, коли заготовку потрібно шліфувати між центрами.
Ключовою перевагою шліфувальних верстатів e-tech серії EGV є вертикальне компонування, що забезпечує підвищену жорсткість системи «верстат – інструмент – заготовка». Це особливо важливо під час обробки великогабаритних і масивних деталей. Така конструкція спрощує інтеграцію в автоматизовані виробничі лінії та полегшує обслуговування, а також організацію процесів завантаження і вивантаження заготовок. Завдяки цьому верстати серії EGV є ефективним рішенням для сучасних виробництв, що висувають високі вимоги до точності, стабільності технологічних процесів і продуктивності обробки.
