серії PUMA HT230T/H250T/H310T
Верстати даної серії оснащені двома шпинделями з фронтальним завантаженням деталей, що є ідеальним рішенням для виробництва. Ця серія характеризується подвійною продуктивністю порівняно з одношпиндельними моделями, при цьому обладнання обслуговує один оператор.

Модель	Патрон, мм	Макс.діаметр точення, мм	Макс. довжина точення, мм	Швидкість шпинделя, об/хв	Двигун шпинделя, кВт
PUMA HT230T	170	230	165	45-4500	11
PUMA H250T	210	250	210	45-4500	11
PUMA H310T	255	400	230	33-3500	18.5
PUMA H310TM	255	400	230	35-3500	18.5

Токарні центри DOOSAN з портальними навантажувачами серії PUMA HT230TG/PUMA QL200H/PUMA QL300H

Серія верстатів даного модельного ряду з портальними навантажувачами створена для роботи в автоматичному режимі, від завантаження заготовки до вивантаження повністю обробленої деталі.

Модель	Рекомендований діаметр обробки, мм	Довжина обробки, що рекомендується, мм	Макс. вага, кг	Стандартний час завантаження, сек	Хід кулачків, мм
PUMA HT230TG	140	100	3	7	Ø16
PUMA H250TM	255	160	15+15	16	Ø32
PUMA QL200H / HM	160	15	5	10	Ø20
PUMA QL300H / HM	250	250	8	13	Ø20

серии PUMA TW2100 / TW2100-GL / TW2600 / TW2600-GL / TS2600 / TS2600-GL
Високопродуктивний обробний центр із портальним навантажувачем. Серія верстатів даного модельного ряду з портальними навантажувачами призначена для роботи в автоматичному режимі: від завантаження заготовки до вивантаження обробленої деталі.

Моделі цієї серії оснащені двома шпинделями з фронтальним завантаженням деталей – ідеальне рішення для виробництва.

Ця серія має подвійну продуктивність у порівнянні з одношпиндельними моделями, при цьому центр обслуговується одним оператором.

Модель	Патрон,мм	Макс.діаметр точення, мм	Макс. довжина обточування, мм	Швидкість шпинделя, об/хв.	Робота двигуна*, кВт
PUMA TW2600 / M	255	360	170	3500	18,5/15**
PUMA TW2100 / M	210	240	128	4500	15
PUMA TS2600/M	255	360	170	3500	18,5/15

Модель PUMA TW2100M GL — 2017 года

Модель	Рекомендований діаметр обробки, мм	Довжина обробки, що рекомендується, мм	Макс.вага, кг	Стандартний час завантаження, з
PUMA PUMA TW2100-GL / M	130	90	3	5.7
PUMA TW2600-GL / M-GL	200	95	6	7.9
PUMA TS2600-GL /M-GL	200	95	6	7.9

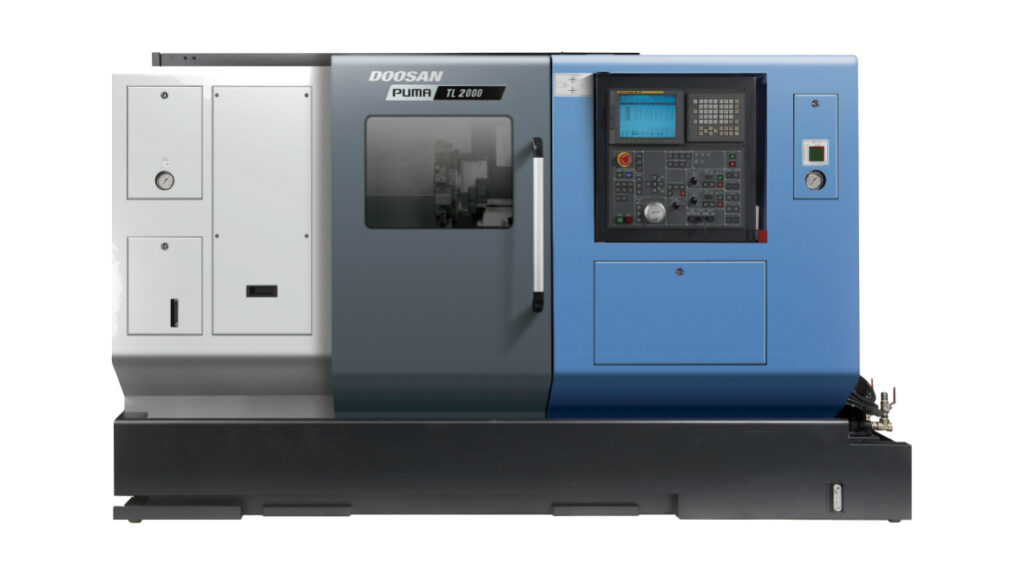

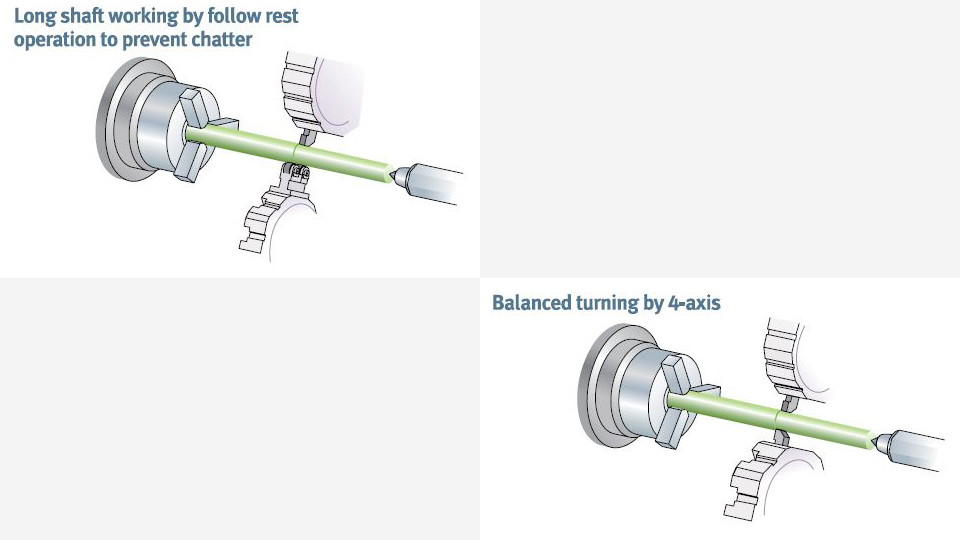

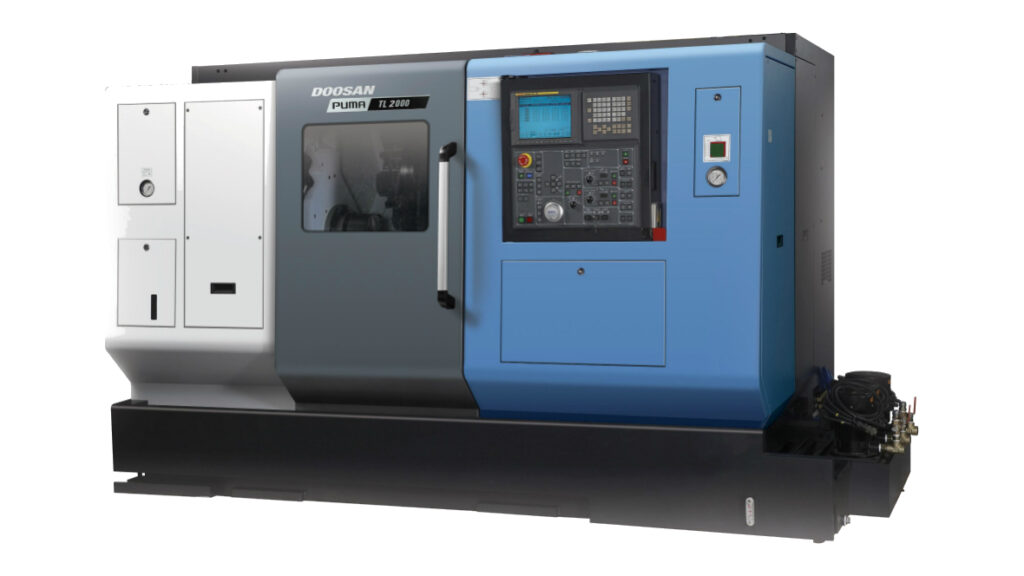

Високопродуктивний та функціональний токарний центр із двома револьверними головами призначений для масового виробництва дрібногабаритних та складних деталей. Одночасна обробка двох поверхонь з використанням двох шпинделів та двох револьверних голів призводить до підвищення продуктивності вдвічі. Можливість обробки осі Y забезпечує виконання шпонкових пазів, обробку отворів зі зміщенням осі фрезерування щодо осі обертання деталі.

Параметри обробки
Максимальна довжина точіння	600 мм
Максимальний діаметр точіння	370 мм
Діаметр патрону	210 мм
Напрямні
Кількість вісей	2
Швидкість переміщення по вісі Х	20 м/хв
Швидкість переміщення по вісі Z	24 м/хв
Головний шпіндель
Швидкість шпінделю	5000 об/хв
Крутний момент	476.3 Н*м
Револьвер
Позицій інструменту	12
Інші параметри
Система ЧПУ	Fanuc
Габарити
Довжина	3250 мм
Висота	1930 мм
Глибина	2118 мм
Вага	7200 кг
Додаткові функції
Функція фрезерування	—
Вісь Y	—
Контршпиндель	—
Подовжена станина	—

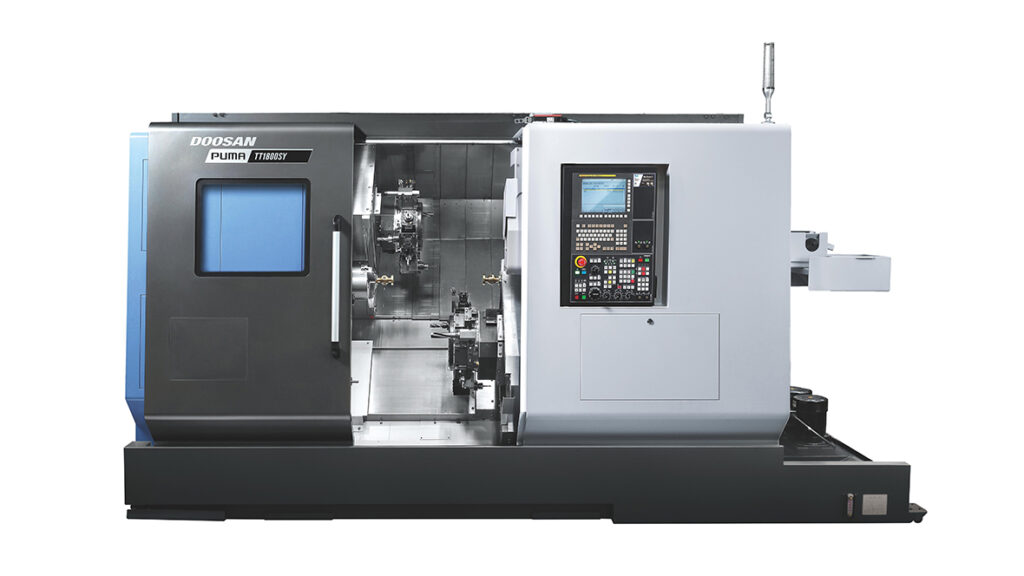

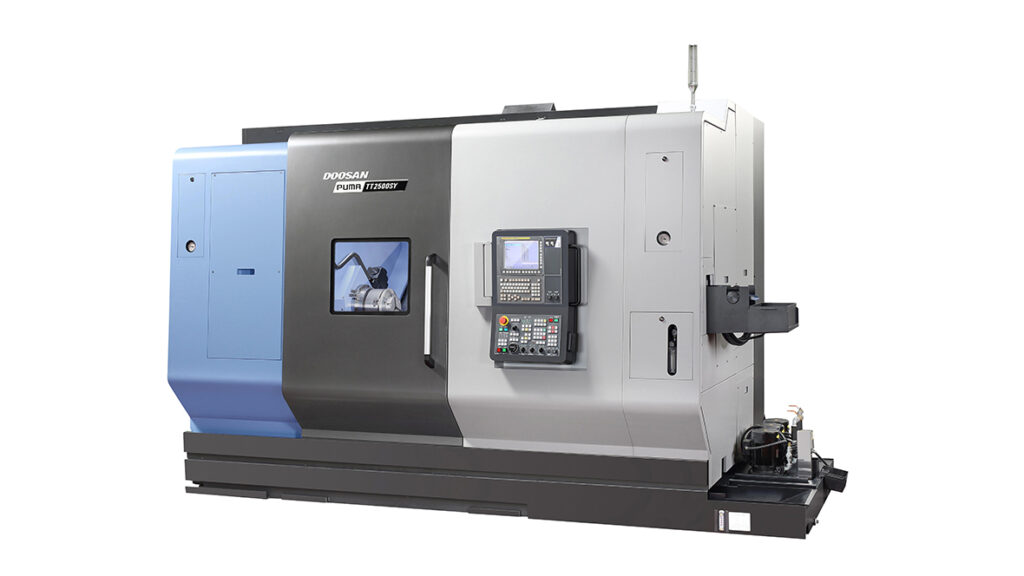

Високопродуктивний та функціональний токарний центр із двома револьверними головами

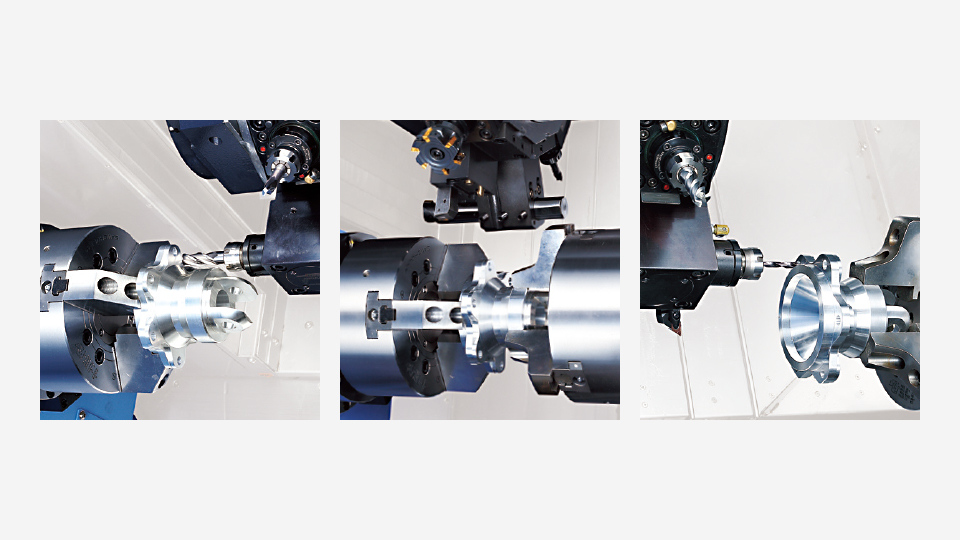

Одночасна обробка двох поверхонь з використанням двох шпинделів та двох револьверних голів призводить до підвищення продуктивності вдвічі.
Можливість обробки осі Y забезпечує виконання шпонкових пазів, проточок отворів зі зміщенням осі фрезерування щодо осі обертання деталі.
Призначений для масового виробництва дрібногабаритних та складних деталей.

Характеристики модельного ряду
*Характеристики можуть змінюватися — уточнюйте у каталозі або у наших технологів

Параметри обробки
Максимальна довжина точіння	120 мм
Максимальний діаметр точіння	175 мм
Діаметр патрону	135 мм
Напрямні
Кількість вісей	2
Швидкість переміщення по вісі Х	30 м/хв
Швидкість переміщення по вісі Z	40 м/хв
Головний шпіндель
Швидкість шпінделю	6000 об/хв
Потужність двигуна	911/7.5/5/5 кВт
Крутний момент	93 Н*м
Контршпиндель
Швидкість контршпинделю	6000 об/хв
Потужність двигуна контршпинделю	11 кВт
Револьвер
Позицій інструменту	12
Обертовий інструмент	6000 об/хв
Інші параметри
Система ЧПУ	Fanuc
Габарити
Довжина	3405 мм
Висота	2100 мм
Глибина	2300 мм
Вага	8000 кг
Додаткові функції
Функція фрезерування	Так
Вісь Y	Так
Контршпиндель	Так
Подовжена станина	—

Верстати серії PUMA ST (швейцарського типу) забезпечують токарну, фрезерну обробку та свердління одночасно. Повна 6-стороння обробка деталі з прутка та можливість забезпечити максимальну швидкість різання для обробки дрібних деталей з вбудованим двигуном BUILT-IN, з максимальними обертами 12 000 об/хв.

Параметр	PUMA ST10GS	PUMA ST20GS	PUMA ST26GS	PUMA ST32GS	PUMA ST35GS
Макс.діаметр точення, мм	10	20	36	32	35
Макс.довжина точення, мм	120	200	200	300	300
Місткість магазину інструменту, шт.	22	24	22(27)	24	21
Головний двигун шпинделя(вбудований), кВт	3.7.2.2	3.7/2.2	5.5/2.2	7.5/5.5	7.5/5.5
Допоміжний двигун шпинделя(вбудований), кВт	2.2	2.2	3.7	3.7	2.2
